近年、ドライポンプが従来の油潤滑式ポンプに代わり、注目を集めています。ドライポンプはオイルフリーであるため、真空の性質を利用しながら油などの異物混入を防ぐことができます。
クリーンな真空状態で製品を開発することは、異物混入を防ぎ、高品質な製品を消費者に提供するうえで重要です。このような利点を持つドライポンプは、一体どのような原理で動作しているのでしょうか。
今回は、ドライポンプの基本的な原理について解説します。また、ドライポンプの種類とそれぞれの仕組みについても紹介し、ドライポンプを選ぶ際の注意点について説明します。
さらに、ドライポンプを取り扱うメーカーもご紹介しますので、導入を検討している方はぜひ参考にしてください。
そもそもドライポンプの原理とは？
ドライポンプは、油や液体を一切使用せず、クリーンな状態で気体の吸入、圧縮、排気を行う仕組みを持つ装置です。
一方で、従来の潤滑油式ポンプでは、ローター部分を潤滑油で滑らかにすることで、高速回転を可能にしていました。
しかし、潤滑油式ポンプでは、油が混入することで製品の質を低下させる問題がありました。このような課題を解決するため、機械的な力のみで気体の排気を行うドライポンプが開発されました。
ドライポンプの動作原理は、ローターの高速回転によって気体を吸入口から吸引し、圧縮・排出を行うものです。油を使用しないため、大気圧から高真空までクリーンな状態を維持できるだけでなく、定期的なメンテナンスがほとんど不要であるという利点があります。
代表的なドライポンプの種類と仕組み7選
ドライポンプには、それぞれの用途や使用する規模において、種類が分かれています。今回は7種類のドライポンプとその仕組みについて解説します。
以上の7種類のドライポンプとその仕組みについて詳しく見ていきましょう。

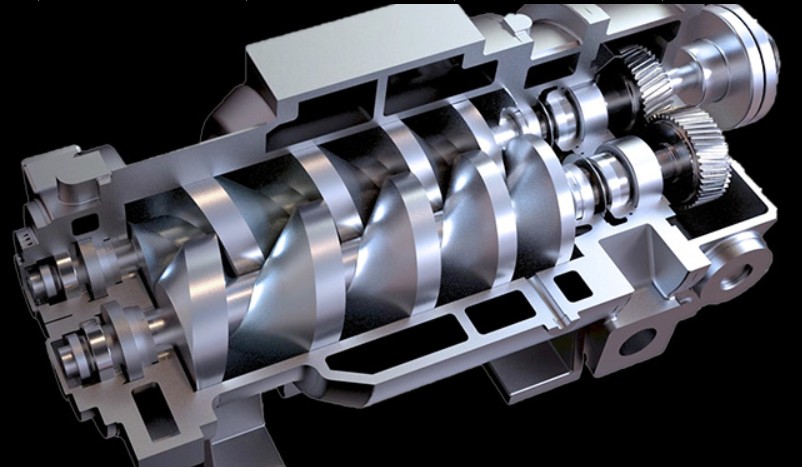

スクリュー型ドライポンプ
スクリュー型ドライポンプは、スクリュー状のロータがケーシングと呼ばれる内壁内を回転し、気体を吸い込み、圧縮、排出することで、真空状態を作り出す、オイルフリーの真空ポンプです。
具体的なスクリュー型ドライポンプの仕組みとしては、吸気、圧縮、排気の3つです。
吸気では、スクリューが回転し、ポンプ内部が真空状態になります。この真空によって、外部から空気が吸い込まれます。
次に、圧縮です。圧縮では、吸い込まれた空気が、スクリューの回転によって、その隙間で圧縮されることで、徐々に高圧になっていきます。最後に、排気です。排気では、圧縮された空気を排気口から外部に排出します。

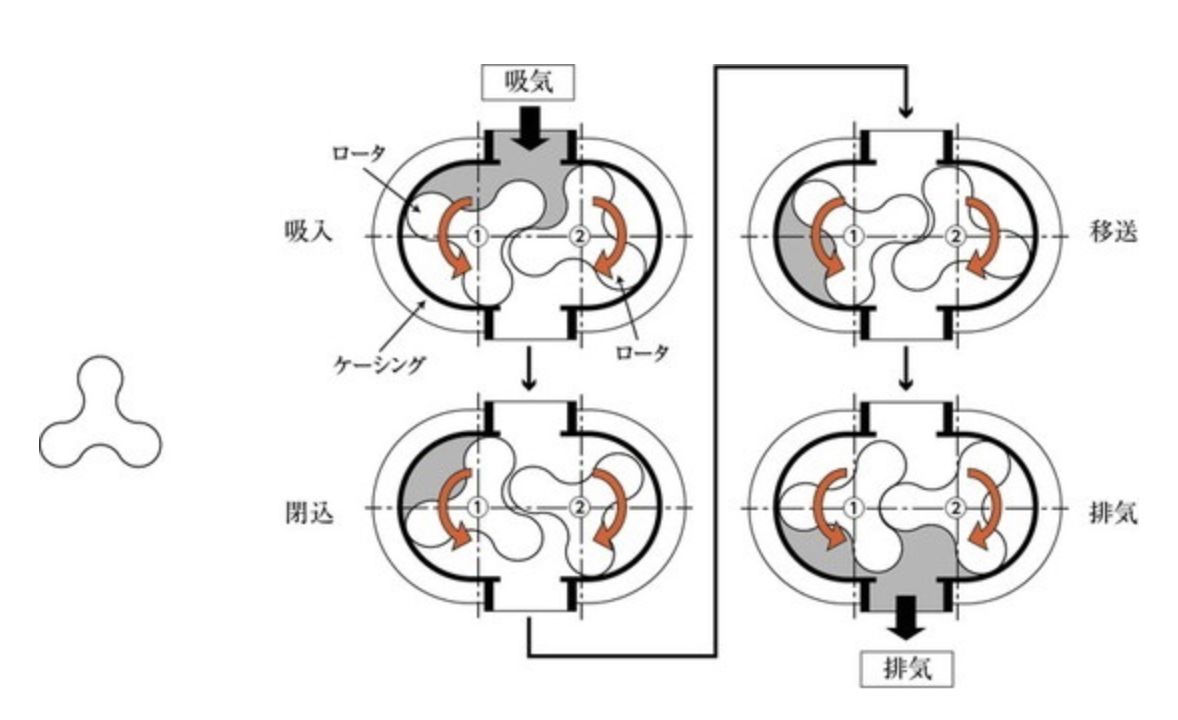

ルーツ型ドライポンプ
ルーツ型ドライポンプは、2つのロータが互いに逆方向に回転することで、気体を吸い込み、圧縮して排出することで、真空状態を作り出す、オイルフリーの真空ポンプです。
具体的なルーツ型ドライポンプの仕組みは他のドライポンプと変わらず、吸気、圧縮排気の3つです。
他の型との大きな違いは、ロータが8の字をしていることです。そのロータがかみ合って回転し、圧縮ではポケットと呼ばれるところで圧縮されます。
また、ロータやケーシング内には油は使用していませんが、ギヤやベアリングには潤滑のために油を使用しています。シール構造を工夫することで、この潤滑油がケーシング内に入らないようにしています。
ダイアフラム型ドライポンプ
ダイアフラム型ドライポンプは、ダイアフラム（膜）の往復運動によってチャンバー内の容積を変化させ、気体を吸引・排気して真空を作り出す方式です。
具体的な仕組みは、ダイアフラムが上下または左右に振動することで、吸気口から入った気体を排出口へスムーズに排出します。ほかの型との大きな違いは、ダイアフラムに使われる材質です。主にダイアフラム部分にゴムやフッ素樹脂が使用されています。
ゴムは液体を吸い上げる役割を果たすダイアフラムに弾性力と柔軟性を与えます。また、ゴムは耐薬品性や耐熱性が低いため、フッ素樹脂を組み合わせることで、薬品と熱に耐性が付与されました。
そのため、ダイアフラム型ドライポンプでは、腐食性に強い液体やガスに対応しています。
スクロール型ドライポンプ
スクロール型ドライポンプは、回転スクロールが固定スクロール内を回転し、吸気、圧縮、排出することで、真空状態を作り出すオイルフリーの真空ポンプです。
スクロール型ドライポンプの仕組みは、回転スクロールが固定スクロールの内側で回転することで始まります。この動きにより、両スクロール間に三日月型の空間が形成され、外部から空気を取り込む役割を果たします。
取り込まれた空気は、回転スクロールの動きによって徐々に中心部へと押し込まれながら圧縮されます。最終的に、圧縮された空気はスクロールの中心部にある排気口を通って排出されます。
ほかの型との大きな違いは、回転スクロールと固定スクロールがあることです。また、楕円形スクロールは三日月型のスクロールと比べて、滑らかな形状で、振動数と騒音が少ないことが特徴です。
振動ピストン型ドライポンプ
振動ピストン型ドライポンプは、モーターと直結した偏芯カムが回転することにより、ピストンの上下運動で、吸気と排気、圧縮を行い、真空状態を作り出すオイルフリーの真空ポンプです。
振動ピストン型ドライポンプの仕組みは、吸気、圧縮、排気の3つの工程で構成されています。
まず「吸気」では、ピストンが上昇することでシリンダー内の圧力が低下し、外部の空気が吸入口を通って吸い込まれます。次に「圧縮」では、ピストンが下降することで吸い込まれた空気が圧縮されます。
最後に「排気」では、圧縮された空気が排気口を通じて排出されます。この一連の動作を繰り返すことで、振動ピストン型ドライポンプは効率的に気体を移送し、クリーンな真空を実現します。
回転翼型ドライポンプ
回転翼型ドライポンプは、ロータがシリンダーと接触しながら回転し、吸気口から吸引されたガスを圧縮、排気口から排出することで真空状態を作り出すオイルフリーの真空ポンプです。
回転翼型ドライポンプの仕組みは、吸気、圧縮、排気の3つの工程に分かれています。
まず「吸気」では、ローターの回転によってベーンとシリンダーの隙間が広がり、その間に空気が取り込まれます。次に「圧縮」では、ローターが回転を続けることで、ベーンとシリンダーの隙間が狭まり、取り込まれた空気が圧縮されます。
最後に「排気」では、圧縮された空気が排気口を通じて排出されます。この一連の流れを繰り返すことで、回転翼型ドライポンプは効率的に空気の吸入と排出を行います。
クロー型ドライポンプ
クロー型ドライポンプは、クローと呼ばれる爪のようなローターが互いに接触しないように回転することで、気体を吸入、排出することで真空状態を作り出すオイルフリーの真空ポンプです。
クロー型ドライポンプの仕組みは、吸気、圧縮、排出の3つの工程で構成されています。
まず「吸気」では、爪のような形をした2つのクロー（ローター）が回転し、その間に空気を取り込むための空間が作られます。この空間が広がることで、外部から空気が吸い込まれます。
次に「圧縮」では、クローが回転することで空間が狭まり、内部の空気が圧縮されます。
最後に「排気」では、圧縮された空気がクローの動きによって排気口から排出されます。爪状のクローの形状により、ポンプは効率的に真空度を高め、クリーンな真空環境を実現します。
【あわせて読みたい】
▼ 振動ピストン型ドライ真空ポンプとは？特徴や用途、選ぶ際のポイントを解説
ドライポンプの仕組みとは？
内部ではロータやスクリューなどの回転部品が高速回転し、吸気口から取り込んだ気体を圧縮して排気口から外部へ送り出す仕組みとなっています。
工程は「吸気 → 圧縮 → 排気」と比較的シンプルで、気体に油分が混入しないため、クリーンな真空環境を維持できる点が大きな特長です。
◇吸気・圧縮・排気で構成される基本的な動作の流れ
ドライポンプの基本動作は、内部の回転部が気体を吸い込み、圧縮して外部へ排出する流れで成り立っています。まず吸気工程では、ポンプ内部の圧力が低下することで外部から気体が取り込まれます。次に圧縮工程では、スクリューやロータの回転によって気体が段階的に閉じ込められ、圧力が高められていきます。
最後に排気工程において、圧縮された気体が排気口から外部へ送り出され、真空状態が形成されます。この一連の流れを連続して行うことで、安定した排気性能を実現しています。
◇潤滑油を使用しない構造がもたらす特長
ドライポンプは潤滑油を排気経路に使用しない構造のため、排出される気体に油蒸気や不純物が混入しません。この特性により、クリーン性が求められる製造工程や分析装置に適しています。また、オイル交換や廃油処理が不要となるため、保守作業の負担を抑えやすい点も特長です。
さらに、内部の接触部が少ない設計により摩耗が抑制され、長期間にわたって安定した性能を維持しやすい傾向があります。こうした構造上の特長が、ドライポンプが多くの産業分野で採用されている理由の一つとなっています。
ドライポンプと他方式真空ポンプの違い
真空ポンプにはさまざまな方式があり、それぞれ構造や特性、適した用途が異なります。中でもドライポンプはクリーン性の高さから多くの分野で採用されていますが、他方式の真空ポンプと比較した際の違いを十分に理解しないまま選定されるケースも少なくありません。
こちらでは、ドライポンプと代表的な真空ポンプ方式を比較し、それぞれの特性と使い分けの考え方を整理します。
◇オイルシール式真空ポンプとの違い
オイルシール式真空ポンプは、潤滑油を用いて内部の気密性を高め、吸気・圧縮・排気を行う方式です。構造が比較的シンプルで、初期導入コストを抑えやすい点が特徴とされています。一方で、運転中に油蒸気が発生し、排気ガスや真空環境に油分が混入する可能性があります。
そのため、半導体製造や医療、分析用途など、クリーン性が重視される現場では使用が制限される場合があります。
ドライポンプは潤滑油を使用しない構造のため、油分混入のリスクがなく、クリーンな真空環境を維持できます。また、オイル交換や廃油処理が不要で、保守負担を軽減できる点も大きな違いです。ただし、構造が複雑な分、初期費用はオイルシール式より高くなる傾向があります。
コストを重視する用途ではオイルシール式、品質や清浄度を優先する用途ではドライポンプが選ばれるケースが多く見られます。
◇ターボ分子ポンプとの違い
ターボ分子ポンプは、高速回転する羽根によって分子を直接移動させ、高真空から超高真空領域を実現する真空ポンプです。研究機関や先端技術分野で使用されることが多く、極めて高い真空度が求められる用途に適しています。
ただし、大気圧状態から直接運転することはできず、前段ポンプとしてドライポンプやオイルシール式ポンプを組み合わせる必要があります。
ドライポンプは大気圧から直接排気を開始でき、低真空から中真空領域を安定してカバーできます。そのため、製造現場や装置全体の基礎排気を担う役割として使用されることが一般的です。ターボ分子ポンプが真空度を追求する装置であるのに対し、ドライポンプは安定運転とクリーン性を重視した実用的な真空源と位置付けられます。
両者は競合関係ではなく、用途によっては組み合わせて使用されるケースもあります。
◇水封式真空ポンプとの違い
水封式真空ポンプは、水を用いて内部の気密性を確保し、気体を吸引・排気する方式です。大量のガスを扱える点や、構造が比較的堅牢である点が特徴とされています。また、可燃性ガスや粉じんを含むガスにも対応しやすく、化学プラントや排水処理設備などで利用されることがあります。
一方で、水を常時使用するため、排水処理や水質管理が必要となり、運用コストや環境負荷が課題になる場合があります。また、到達真空度は低真空域に限られるため、精密な真空制御が求められる用途には適していません。
ドライポンプは水や油を使用せず、比較的高い真空度を安定して得られる点が大きな違いです。設備の簡素化やクリーン性を重視する場合にはドライポンプが適しており、大量処理や耐久性を重視する用途では水封式が選択される傾向があります。
◇用途に応じた真空ポンプの使い分け
真空ポンプの方式ごとに強みと制約があるため、どれが優れているかではなく、用途に適しているかどうかが重要な判断基準となります。クリーンな真空環境と保守性を重視する場合はドライポンプ、コスト重視で汎用的な用途にはオイルシール式、高真空が必要な場合はターボ分子ポンプ、大量処理や特殊ガス対応には水封式が選ばれます。
こちらで比較した違いを踏まえ、求める真空度、使用環境、運用条件を整理することで、適切な真空ポンプ選定につなげることが可能です。
【あわせて読みたい】
▼ ドライポンプって何？その種類と仕組みからおすすめの会社も紹介!
ドライポンプのメリット・デメリット
ドライポンプはクリーンで効率的な排気性能を持つ一方で、導入コストや運転条件に注意が必要です。ここでは代表的なメリットとデメリットを整理し、利用時の判断材料とします。
メリット（クリーン性・低メンテナンス性）
最大のメリットは潤滑油を使わないため、排気がクリーンであることです。これにより半導体や医薬品の製造、研究分野に適しています。またオイル交換が不要で、ランニングコストや作業負担が軽減されます。
内部摩耗が少なく寿命が長いため、長期的に安定稼働できる点も魅力です。さらに環境負荷が小さく、廃油処理や油漏れリスクもなく、安全性と持続可能性の面からも評価されています。
デメリット（初期コスト・騒音など）
一方でデメリットは、初期導入費用がオイルシール式より高額になる点です。
構造が複雑で高精度部品を必要とするため、販売価格が上昇します。また、機種によっては運転音や振動が大きく、防音・防振対策が欠かせません。
さらに吸引するガスの種類や量によっては性能が落ちる場合があり、全ての用途に万能ではありません。導入時は使用環境や必要性能を事前に確認し、適切な機種を選ぶことが重要です。
ドライポンプの主な用途・活用分野
ドライポンプは潤滑油を使わずにクリーンな真空環境を維持できるため、幅広い産業で採用されています。
特に不純物の混入を避けたい分野では必須の設備です。半導体製造や電子部品加工では製品の品質を守るため、医療や研究機関では正確な測定のため、食品や化学分野では安全性の確保のために利用されています。
ここでは代表的な活用事例を3つに分けて解説します。
半導体・電子部品製造
半導体や液晶パネルの製造工程は、極めて清浄な環境が求められます。
ごく微量の油分や不純物でも歩留まりに影響し、製品不良を引き起こす可能性があります。ドライポンプは潤滑油を使わないため、排気ガスに油蒸気が混ざらず、クリーンな真空環境を維持できます。
そのためシリコンウエハーの加工や電子部品の精密製造ラインで広く導入され、安定した生産を支える重要な役割を果たしています。
医療・分析装置
医療分野や分析装置では、検査結果の正確性が最優先されます。
例えば血液検査装置やガスクロマトグラフでは、真空環境の安定性が測定精度に直結します。ドライポンプは油による汚染がなく、清浄な真空を長時間維持できるため、正確で信頼性の高いデータを得ることが可能です。
また、メンテナンスが少ないため長期的に安定運用できる点も医療現場に適しています。
食品・化学分野
食品の真空包装や化学薬品の製造では、ガスの純度や清浄度が品質や安全性に直結します。オイルシール式では油分混入の懸念がありますが、ドライポンプはそのリスクを排除できるため、衛生面や製品品質を保てます。
さらに、長時間安定した運転が可能で、設備稼働率の向上や製造コスト削減にも貢献します。近年では、環境配慮型の工場設備として採用が増加しているのも特徴です。
ドライポンプ選びで失敗しやすいポイントとは？押さえるべき注意点
ドライポンプはクリーンな真空環境を実現できる一方で、選定を誤ると期待した性能が得られず、運用トラブルにつながる可能性があります。真空度や排気量だけで判断してしまうケースも多く、使用環境やガスの性質を十分に考慮しないまま導入される例も見られます。
こちらでは、ドライポンプ選びで失敗しやすい代表的なポイントを整理し、適切な選定につなげるための考え方を解説します。
◇用途と使用環境を十分に整理していない
ドライポンプ選定で多い失敗の一つが、用途や使用環境を十分に整理しないまま機種を決めてしまうことです。真空ポンプは、半導体製造、医療機器、食品加工、化学分野など、用途によって求められる条件が大きく異なります。例えば、腐食性ガスや反応性ガスを吸引する環境では、耐腐食性を考慮した材質や構造が必要です。
こうした前提条件を整理せずに導入すると、想定よりも早期に性能低下や故障が発生する可能性があります。まずは、どの工程で、どのようなガスを、どの程度の頻度で吸引するのかを明確にすることが重要です。
◇真空度や排気量だけで判断してしまう
カタログ上の真空度や排気量は分かりやすい指標ですが、それだけで機種を選定すると失敗につながりやすくなります。実際の運用では、配管抵抗やリーク、吸引ガスの種類によって性能が左右されます。特に、高真空域を必要としない工程で過剰な性能のドライポンプを導入すると、初期費用や電力コストが無駄に増えることもあります。
必要な真空領域と実運用条件を踏まえ、性能を過不足なく見極める視点が欠かせません。
◇吸引ガスの性質を軽視している
ドライポンプは油を使用しないためクリーン性に優れていますが、吸引するガスの性質によっては注意が必要です。粉体を含むガスや凝縮しやすい蒸気、腐食性成分を含むガスを想定せずに導入すると、内部部品の摩耗や腐食、詰まりの原因になります。用途によっては、パージガスの使用や前段トラップの設置が必要となるケースもあります。
吸引ガスの成分や温度、湿度を事前に把握することが重要です。
◇メンテナンス体制を考慮していない
ドライポンプはオイル交換が不要で、比較的メンテナンス負荷が低いとされていますが、完全にメンテナンスフリーではありません。シール部やベアリング、冷却系の点検や部品交換は定期的に必要です。導入時に、保守対応の可否や部品供給体制を確認していないと、トラブル発生時に復旧まで時間がかかる場合があります。
運用期間を見据え、メーカーや販売会社のサポート体制も含めて検討することが重要です。
◇設置環境や周辺条件を見落としている
設置スペースや周辺環境を十分に考慮せずに導入することも、失敗につながりやすいポイントです。ドライポンプは運転時に熱や騒音、振動が発生します。換気や排熱が不十分な環境では、性能低下や故障の原因になります。
また、周辺設備との距離やメンテナンススペースを確保していない場合、点検作業が困難になることもあります。設置環境まで含めた計画が欠かせません。
◇初期コストだけで判断してしまう
導入時の価格だけでドライポンプを選ぶと、結果的にコストが増大するケースがあります。初期費用を抑えた機種でも、消耗部品の交換頻度が高かったり、電力消費が大きかったりすると、長期的な運用コストが高くなる可能性があります。導入費用だけでなく、ランニングコストや保守費用を含めた総合的な視点で比較することが重要です。
◇失敗を防ぐために意識したい選定の考え方
ドライポンプ選びで失敗を防ぐためには、用途、吸引ガス、必要性能、設置環境、保守体制を一つずつ整理することが欠かせません。単一の指標だけで判断せず、運用全体を見据えた選定を行うことで、長期的に安定した真空環境を構築できます。事前の情報整理と比較検討が、ドライポンプ導入成功の鍵となります。
【あわせて読みたい】
▼ ドライ真空ポンプのデメリットと対処法5選！注意点も徹底解説！
ドライポンプの選び方5選
前述ではドライポンプの種類と仕組みについて説明しましたが、選ぶ際にはいくつかのポイントに注意が必要です。ここでは、ドライポンプを選ぶ際に押さえておくべき5つのポイントをご紹介します。
ドライポンプの選び方を詳しくみていきましょう。
用途を明確にする
ドライポンプを選ぶ際、まず最初に用途を明確にすることが重要です。用途をはっきりさせることで、自分のニーズに最適なドライポンプを選べるようになります。
例えば、スクリュー型ドライポンプは太陽電池製造の工程に適しており、ダイアフラム型ドライポンプは医薬品や化学薬品の取り扱いに使用されます。このように、ドライポンプは用途や業界に応じて適切な種類が決まっています。
適していないポンプを選んでしまうと、製造工程で異物混入やパーティクルの発生が起こり、製品の品質に悪影響を及ぼす可能性があります。
そのため、自分の用途に合ったドライポンプを選ぶことが、製品の品質を確保する上で欠かせません。
性能を比較する
2つ目は、性能を比較することです。なぜなら、それぞれのドライポンプによって真空度や排気量に違いがあるからです。
例えば、スクリュー型ドライポンプでは、高い真空度を実現できますが、ルーツ型ドライポンプでは、中程度の真空しか実現できません。他にも、ルーツ型ドライポンプは排出量が高い特徴はありますが、ダイアフラム型ドライポンプでは、排出量に制限があります。
また、同じドライポンプでも違いがあります。スクリュー型ドライポンプは、大型なものもあれば小型なものもあり、その性能も様々です。
このように、ドライポンプの性能を比較することで、用途に適したドライポンプを選ぶことができます。
種類を把握する
3つ目は、ドライポンプの種類を把握することです。ドライポンプには、スクリュー型、ダイアフラム型、スクロール型など、さまざまな種類が存在します。それぞれの種類には異なる特徴や用途があり、それらを適切に理解することが重要です。
種類ごとの違いを理解しておけば、どの場面でどのポンプを使うべきか明確になり、効率的に選択ができるようになります。
メーカーを比較する
4つ目は、ドライポンプのメーカーを比較することです。ドライポンプを製造するメーカーは世界中に多数存在し、それぞれが異なる特徴や製品ラインナップを持っています。
メーカーごとに扱うドライポンプの種類が異なることや、同じ種類でも性能や価格が異なる場合があります。これは、多くのメーカーが特定の用途に特化して製品を開発しているためです。
例えば、医薬品分野向けには腐食性の液体やガスに耐えるドライポンプが必要とされることが多いため、このような用途に応じた製品を提供しているメーカーを選ぶことが重要です。
ドライポンプを適切に選ぶためには、価格や性能、用途への適合性を踏まえてメーカーを比較検討する必要があります。
コストを検討する
5つ目は、ドライポンプのコストを慎重に検討することです。
ドライポンプは種類や性能によって価格に大きな幅があります。高性能な製品や耐腐食性のあるものは数千万円に達する場合もありますが、シンプルで小型な設計のものは数十万円程度で購入可能です。
例えば、食品製造の真空包装や食品乾燥では腐食性ガスが発生しないため、ローターなどに特殊な材質を使用する必要がありません。この場合、高価な仕様を避けることでコストを抑えることができます。
用途に応じて必要な性能を見極め、不要な機能を省いた製品を選ぶことで、コストパフォーマンスの高いドライポンプを見つけることが可能です。価格の幅が広いからこそ、慎重にコストを検討することが重要です。
ドライポンプの価格相場とコストの考え方
ドライポンプは高いクリーン性と安定した真空性能を備える一方で、導入時の価格や運用コストが分かりにくい設備でもあります。本体価格だけで判断すると、想定外の維持費や運転コストが発生することもあります。
こちらでは、ドライポンプの価格相場を整理するとともに、初期費用とランニングコストの両面から、導入時に考慮すべきコストの考え方を解説します。
◇ドライポンプ本体の価格相場
ドライポンプの本体価格は、種類や性能、用途によって大きく異なります。小型で排気量が少ないモデルであれば、数十万円から導入できるケースもありますが、産業用途向けの中型から大型機種では、数百万円から数千万円規模になることも珍しくありません。
特に、半導体製造装置向けや腐食性ガスに対応した高耐久仕様では、使用材料や構造が高度になるため、価格が高くなる傾向があります。必要な排気量や真空度に対して過剰な仕様を選択すると、コスト増につながる点には注意が必要です。
◇価格に影響する主な要素
ドライポンプの価格を左右する要素は複数あります。代表的なものとして、排気量や到達真空度、対応できるガスの種類、冷却方式、耐腐食仕様の有無などが挙げられます。また、連続運転を前提とした設計か、間欠運転向けかによっても価格帯は変わります。
さらに、国内メーカーか海外メーカーか、量産モデルか特注仕様かといった点も価格に影響します。これらの要素を整理せずに比較すると、単純な価格差だけで判断してしまうリスクがあります。
◇設置費用と周辺設備コスト
ドライポンプの導入では、本体価格以外にも設置に関わる費用が発生します。例えば、基礎工事や配管工事、電源工事、排気ダクトの設置などが必要になる場合があります。また、吸引ガスの性質によっては、前段トラップや排気処理装置、パージガス設備を追加するケースもあります。
これらの周辺設備コストを含めて検討しないと、導入後に予算超過となる可能性があります。
◇ランニングコストの内訳
ドライポンプはオイル交換が不要なため、オイルシール式と比べて保守負担は軽減されますが、ランニングコストがゼロになるわけではありません。主な内訳としては、電力消費、消耗部品の交換、定期点検費用などが挙げられます。
特に大型機種や長時間連続運転を行う現場では、消費電力が運用コストに与える影響が大きくなります。導入時には、消費電力や想定稼働時間を踏まえたコスト試算が重要です。
◇メンテナンス費用と長期運用の視点
ドライポンプは構造が精密なため、定期的な点検や部品交換が必要です。ベアリングやシール部、冷却系部品などは消耗部品として扱われ、一定期間ごとに交換が推奨されます。メーカーや販売会社によっては、保守契約や点検サービスが用意されている場合もあり、これらを活用することで突発的なトラブルを防ぎやすくなります。
短期的なコストだけでなく、長期的な運用を見据えたメンテナンス費用の把握が欠かせません。
◇トータルコストで考える重要性
ドライポンプのコストを検討する際は、本体価格、設置費用、ランニングコスト、メンテナンス費用を含めたトータルコストで判断することが重要です。初期費用が高くても、運用コストや保守負担が抑えられる機種の方が、長期的にはコストパフォーマンスが高くなるケースもあります。
用途や稼働条件を整理したうえで、必要な性能とコストのバランスを見極めることが、ドライポンプ導入を成功させるポイントとなります。
ドライポンプのメンテナンス・寿命の目安
ドライポンプは潤滑油を使用しない構造から、比較的メンテナンス負荷が低い真空ポンプとして知られています。しかし、長期間にわたって安定した性能を維持するためには、適切な点検や部品交換が欠かせません。メンテナンスの考え方や寿命の目安を把握せずに運用すると、突発的な停止や想定外の修理費用が発生する可能性もあります。
こちらでは、ドライポンプのメンテナンス内容と寿命の目安について整理します。
◇ドライポンプは完全なメンテナンスフリーではない
ドライポンプはオイル交換が不要な点から、メンテナンスフリーと認識されることがありますが、実際には定期的な点検が必要です。内部には回転体やベアリング、シール部などの機械部品が組み込まれており、長時間の運転によって摩耗や劣化が進行します。
これらを放置すると、真空性能の低下や異音、振動の発生につながるため、定期点検を前提とした運用が求められます。
◇主なメンテナンス項目と点検内容
ドライポンプのメンテナンスでは、ベアリングやシール部の状態確認が重要です。回転部の異音や振動は、部品劣化の初期兆候となる場合があります。また、冷却ファンや水冷ジャケットを備える機種では、冷却性能の低下がないかも確認する必要があります。
吸引ガスの性質によっては、内部に付着物が発生することもあるため、定期的な内部清掃や点検が推奨されます。
◇ドライポンプの寿命の目安
ドライポンプの寿命は、機種や運転条件によって差がありますが、一般的には数年から十年以上の運用が可能とされています。連続運転が多い現場や高負荷条件で使用される場合は、寿命が短くなることもあります。寿命を判断する際は、運転時間や性能低下の兆候、修理履歴などを総合的に確認することが重要です。
◇メンテナンス契約とサポート体制の考え方
メーカーや販売会社によっては、定期点検や部品交換を含む保守契約を提供している場合があります。こうした契約を活用することで、突発的なトラブルを未然に防ぎやすくなります。特に、生産ラインなど停止が大きな影響を与える現場では、サポート体制の充実度も重要な判断材料となります。
導入時には、装置本体だけでなく、長期的な保守体制も含めて検討することが望まれます。
ドライポンプを取り扱うメーカー3選
ドライポンプは、取り扱う会社と代表的な商品があります。今回はその会社を3つ紹介します。
以上の3社について、それぞれの特徴を参考にしてみてください。

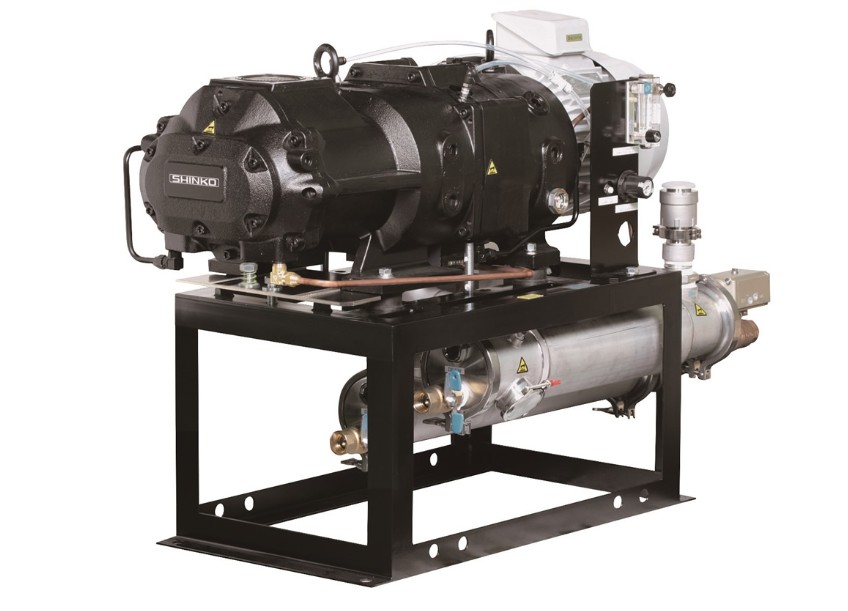

神港精機
| 項目 | 詳細 |
|---|---|
| 会社名 | 神港精機株式会社 |
| 設立 | 昭和24年1月24日 |
| 住所 | 神戸市西区高塚台3丁目1番35号 |
| HP | https://www.shinko-seiki.com/ |
1つ目に紹介するのは、神港精機です。神港精機は、1949年の創業以来、真空技術を中心に高い専門性を持つ製品を提供しています。真空ポンプの国産化を実現した1951年を皮切りに、真空技術を核とした製品開発で日本市場においても高い評価を得ています。
特に、”むき出しタイプ”のドライポンプ（SST/SSXシリーズ）は、優れた耐久性やカスタマイズ性を備え、汚染リスクの高い用途にも対応可能な信頼性を誇ります。他のメーカーが不得手とする、腐食性物質吸引や異物・凝縮性ガス・液体の吸引に強い設計が特徴で、洗浄可能な構造や特殊環境への適応力も神港精機ならではの強みです。
老舗として真空技術を追求しつつ、現代の産業ニーズに応じた製品開発に取り組む神港精機。常にお客様の期待を超える価値を創造し、ものづくりの未来を切り拓いています。長年の実績と経験から開発されたドライポンプを使いたい方は、ぜひ神港精機に一度問い合わせてみましょう。
神港精機に関することは以下の記事も参考にしてみてください。
アルバック機工
| 項目 | 詳細 |
|---|---|
| 会社名 | アルバック機工株式会社（ULVAC KINO） |
| 設立年月日 | 1971年6月25日 |
| 住所 | 東京都港区港南2丁目3-13品川フロントビル5階 |
| HP | https://ulvac-kiko.com/ |
2つ目に紹介するのはアルバック機工株式会社です。こちらの会社は、ドライポンプのみを作っている会社になります。そのため、ドライ真空ポンプの多くの型を取り扱っているのが特徴です。
例えば、ルーツ型ドライポンプだけでなく、スクリュー型やスクロール型、ダイアフラム型と他にも4つの型を扱っています。多くのドライポンプの種類を取り扱うことで、多種多様な用途に合わせた製品を各業界へ届けることができるようになっています。
また、ドライポンプの種類だけでなく、ひとつひとつのドライポンプにも数種類のシリーズがあり、その用途は様々です。そのため、細かい作業や大掛かりな作業工程などに対応することができます。
アルバック機工に関することはこちらの記事も参考にしてみてください。
荏原製作所
| 項目 | 詳細 |
|---|---|
| 会社名 | 株式会社 荏原製作所 |
| 設立年月日 | 1920年5月 |
| 住所 | 東京都大田区羽田旭町11-1 |
| HP | https://www.ebara.co.jp/ |
3つ目に紹介するのは荏原製作所です。
荏原製作所は、石油やガスプラント向けのポンプや排水機用ポンプを中心に、国内外で事業を展開する企業です。世界中に117拠点を持ち、幅広い顧客のニーズに応じたポンプの開発・製造を行っています。
代表的な製品として、カスタムポンプがあります。この製品は、エネルギー関連施設や石油プラントなど特殊な環境に対応するため、材質やロータをカスタマイズ可能です。
さらに、荏原製作所はアフターサービスにも力を入れており、部品供給や修理、改造、メンテナンスを通じて、提供後も長期的に安全で安定した運用をサポートしています。この取り組みにより、危険を伴う業界でも安心して使用できる製品を提供しています。
まとめ
今回はドライポンプの仕組みについて紹介しました。
ドライポンプは、従来の潤滑油式ポンプの課題を克服し、油を一切使用せずに真空状態をつくりだせるポンプです。現在、ドライポンプには主に7つの種類があります。
ロータの形状によって種類が分かれ、スクリュー型やルーツ型、クロー型など、それぞれ異なる特徴を持っています。用途に応じたドライポンプを選ぶ際には、性能や種類を比較するとともに、適切なメーカーを選ぶことが重要です。
本記事で紹介したメーカーの中では、神港精機が凝固性ガスや粉体など、従来のドライポンプが苦手としていた液体や気体にも対応する製品を開発しています。また、アルバックや荏原製作所は、各業界に特化したドライポンプを提供しており、多様なニーズに応えています。
このように、ドライポンプは多くの種類があり、幅広い業界で利用されています。本記事を参考に、貴社の用途に最適なメーカーや製品を選び、業務の効率化や成果の向上にお役立てください。
