真空ポンプでよくある故障原因7選！対処法や故障を減らす選択肢も解説

真空ポンプは高い精度と安定性が求められる装置ですが、実は日常の使い方やちょっとした不注意が故障の原因になることがあります。原因を理解し、適切な対処や予防策を知ることが、トラブルを防ぐ第一歩です。

しかし、専門的な知識がないと、故障の兆候や対応方法がわからず不安に感じる方も多いでしょう。本記事では、真空ポンプでよくある故障原因や対処法、日常点検のポイントなどについて解説します。故障リスクの少ない真空ポンプも紹介していますので、ぜひ最後までチェックしてみてください。

真空ポンプでよくある故障原因7選！対処法も解説

真空ポンプは構造が精密で、さまざまな条件下で稼働するため、故障の原因もひとつではありません。正しい知識を持っていないと、見逃した小さな異常がやがて大きなトラブルへと発展することもあるので注意が必要です。

ここでは、真空ポンプでよくある故障原因7選と、その対処法について解説します。

• 潤滑油不足による焼き付き
• 異物の混入による内部損傷
• 冷却不足によるオーバーヒート
• 排気経路の詰まり・逆圧の発生
• 電源トラブルや制御系の故障
• 過負荷運転によるモーター異常
• メンテナンス未実施による部品劣化

それでは、ひとつずつ具体的に見ていきましょう。

潤滑油不足による焼き付き

潤滑油は真空ポンプの内部部品をスムーズに動かすために不可欠です。しかし、オイルシール型のロータリーポンプでは、潤滑が正常に行われないと金属同士が直接接触し、焼き付きが発生するおそれがあります。高温による部品の変形や損傷を引き起こし、最悪の場合、ポンプ全体の交換が必要になることもあるので注意が必要です。

潤滑油の量が減る原因としては、蒸発、漏れ、または定期補充の不備が考えられます。日常点検で油量ゲージを確認し、不足時は適切なグレードのオイルを補充することが、焼き付きの予防には欠かせません。

【対処法】

油量ゲージを確認し、不足している場合は指定の潤滑油を補充してください。オイルの劣化が確認された場合は、すみやかに全量を交換しましょう。また、定期的にオイル漏れや配管の緩みがないかも確認してください。

異物の混入による内部損傷

異物が吸気経路からポンプ内部に混入すると、羽根やケーシングなどの構成部品が傷付き、運転に支障をきたすことがあります。特に硬い粒子や金属片が入り込むと、ローターやベーンが破損し、真空性能が大幅に低下する原因になります。

このような損傷は突発的な停止にもつながり、予期しないダウンタイムを招くことになるので注意が必要です。このような状況を防ぐためには、吸気側にフィルターを設置し、周囲の環境に異物がないか常に注意を払うことが重要です。また、定期的に内部の点検や洗浄を行うことで、早期のトラブル発見と対応が可能になります。

【対処法】

吸気口に適切なフィルターを設置し、異物の侵入を防止します。定期的にフィルターの目詰まりや破損をチェックし、必要に応じて交換してください。異物が混入した場合は直ちに停止し、内部点検を行うことが重要です。

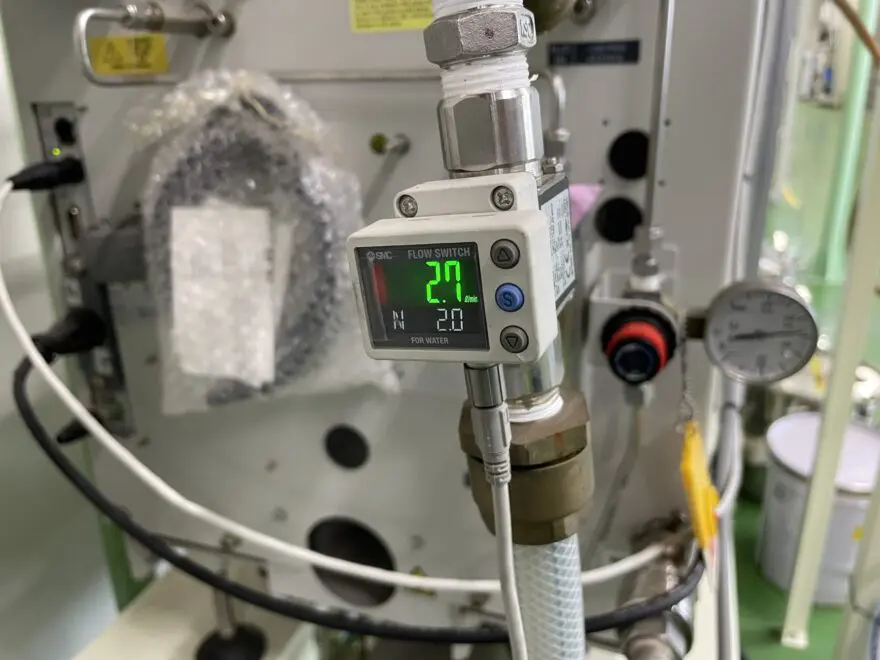

冷却不足によるオーバーヒート

真空ポンプは稼働中に発生する熱を冷却装置で放熱しながら動作を維持していますが、冷却が不十分になると内部温度が異常上昇し、オーバーヒートを引き起こすおそれがあります。特に空冷式ポンプでは、設置環境が高温だったり、通気が悪いと冷却効果が落ち、トラブルが発生しやすくなるので注意が必要です。

水冷式の場合でも、冷却水の流量不足や温度異常が原因となるケースがあります。こうした状況が続くと、部品の膨張や焼き付きが発生し、ポンプが停止するだけでなく、寿命そのものを縮めてしまいます。冷却系統の状態確認と環境整備を日常点検に組み込むことが、安定運転を保つカギとなります。

【対処法】

空冷式の場合は設置場所の換気状況を確認し、周囲温度を下げる工夫をしましょう。水冷式の場合は冷却水の流量や温度をチェックし、詰まりや漏れがないか確認してください。冷却ファンや水路の清掃も効果的です。

排気経路の詰まり・逆圧の発生

真空ポンプの排気経路が詰まると、排気がうまく行われず、内部に逆圧がかかって性能低下や内部圧損が発生します。これは真空度の低下を引き起こすだけでなく、ベーンやローターの負荷が急激に高まり、部品劣化や異常停止のリスクにもつながるので注意が必要です。詰まりの原因としては、オイルミストの凝縮や粉じん、排気ライン内の劣化物などが挙げられます。

また、排気フィルターが劣化していたり、排気ホースの屈折がある場合も注意が必要です。排気経路は見落とされがちですが、定期的な清掃と交換が不可欠であり、正常な排気環境を維持することがトラブル予防の基本です。

【対処法】

排気ラインを定期的に点検し、詰まりや劣化があればすぐに除去・交換を行ってください。排気フィルターの目詰まりがないかを確認し、定期交換をルール化することで、逆圧の発生を防止できます。

電源トラブルや制御系の故障

真空ポンプの制御は、電源供給と制御装置によって支えられており、これらの不具合が発生すると、ポンプが正常に起動・停止しなくなる恐れがあります。特にインバータやリレー、センサー類の誤作動や故障は、電圧の異常や接触不良などから起こります。

また、制御盤内部にほこりが溜まっていたり、端子の腐食が進んでいる場合も、信号の誤認や遮断につながることがあるので注意が必要です。これにより、ポンプが勝手に停止したり、エラー表示が出たりするため、定期的な点検と記録が必要です。

【対処法】

電源ケーブルの接続状態や端子の腐食を点検し、異常があれば交換・清掃を実施してください。制御盤の内部清掃と、警告ランプや履歴の定期確認も重要です。インバータやセンサーに異常が見られる場合は、専門業者に依頼しましょう。

過負荷運転によるモーター異常

真空ポンプは、想定以上の負荷がかかる運転を続けるとモーターに過剰な電流や熱が発生し、内部のコイル焼損や絶縁破壊を引き起こす危険性があります。過負荷状態は、高真空での長時間運転や吸引対象の質量が大きすぎる場合などに見られます。

また、運転中に異常音や振動があれば、モーターに無理な力が加わっている兆候です。こうした状態が続くと、急停止や再始動不良、最悪の場合はモーターの交換が必要になります。過負荷保護装置が付いていても、使用条件の見直しや稼働時間の管理を徹底することが重要です。

【対処法】

使用条件を確認し、必要以上の吸引や長時間運転を避けましょう。異音や振動がある場合は直ちに停止し、点検を実施してください。また、過負荷保護装置の作動履歴を確認し、問題が続く場合は機器の仕様に合った使い方へ変更する必要があります。

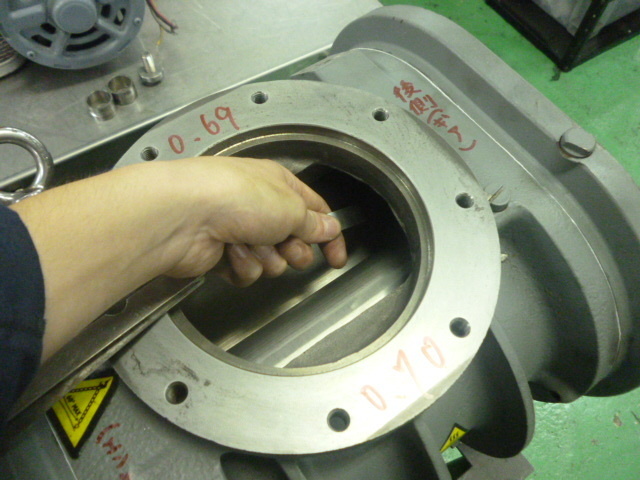

メンテナンス未実施による部品劣化

真空ポンプは定期的な点検や整備を前提に設計されており、メンテナンスを怠ると部品の劣化が進行し、性能低下や故障のリスクが高まります。例えば、潤滑油やフィルターが規定期間を過ぎて使用されていると、オイルの粘度低下やフィルター詰まりが発生し、内部の摩耗や加熱につながります。

さらに、パッキンやベーンなどの樹脂・ゴム部品は経年劣化により硬化や亀裂が生じやすくなり、真空性能にも大きく影響するので注意が必要です。これらは突然の異常停止や漏れの原因になるため、定期メンテナンスの記録と部品交換サイクルの管理が不可欠です。

【対処法】

メーカー指定の周期でオイルやフィルターを交換し、消耗部品の劣化状況を点検しましょう。点検記録を残してスケジュール管理することが重要です。異常が見られる場合は早期に対応し、長期使用を前提とした予防保全を行ってください。

故障を防ぐためにできる、3つの日常点検ポイント

真空ポンプの安定稼働を維持するためには、異常が起こってから対応するのではなく、日頃からの予防的な点検と記録が非常に重要です。特に、簡単に行える日常点検の習慣化が、突発的な故障や性能低下を未然に防ぐことにつながります。

ここでは、故障を防ぐためにできる3つの日常点検ポイントを紹介します。

• フィルター・吸気経路の定期清掃
• 稼働時間や真空度のログ管理をルール化する
• 異常時はすぐ運転停止し、状態を記録する

以下で詳しく解説します。

フィルター・吸気経路の定期清掃

真空ポンプの吸気側に設置されているフィルターや配管内にほこりや異物が溜まると、吸気効率が低下し、装置内部に負荷がかかります。これにより、真空度の低下や部品摩耗が早まるリスクがあります。フィルターが目詰まりした状態での運転を続けると、ベーンやローターに異物が到達し、内部損傷につながる可能性も否定できません。

そのため、定期的なフィルターの取り外し清掃や交換、吸気経路の目視確認と異物除去が欠かせません。特に粉じんの多い環境や油分を含む吸気対象では、清掃頻度を高める必要があります。

稼働時間や真空度のログ管理をルール化する

真空ポンプの稼働状態を正確に把握するためには、日々の運転時間や達成している真空度などのデータを記録し、管理することが効果的です。ログを取ることで、性能低下の兆候や異常の発生時期を早期に察知できます。

たとえば、通常よりも長時間稼働している、あるいは真空度が下がっているといった変化は、内部の部品摩耗やフィルター詰まりの前兆であることが少なくありません。点検や整備のタイミングもログによって管理しやすくなり、無駄のないメンテナンス計画が立てられるようになります。

異常時はすぐ運転停止し、状態を記録する

真空ポンプに異常が発生した際、そのまま稼働を続けてしまうと、内部で損傷が進行し、修理では対応できない重大な故障へと発展する危険があります。異音、振動、警告表示などの異常が確認された場合は、すぐに運転を停止し、その時点の状態を詳細に記録することが重要です。

いつ、どのような異常が起こったかを記録しておくことで、原因特定や業者への正確な報告に役立ち、復旧までの時間短縮にもつながります。記録は紙でもデジタルでも構いませんが、担当者間で共有できる仕組みにしておくとより効果的です。

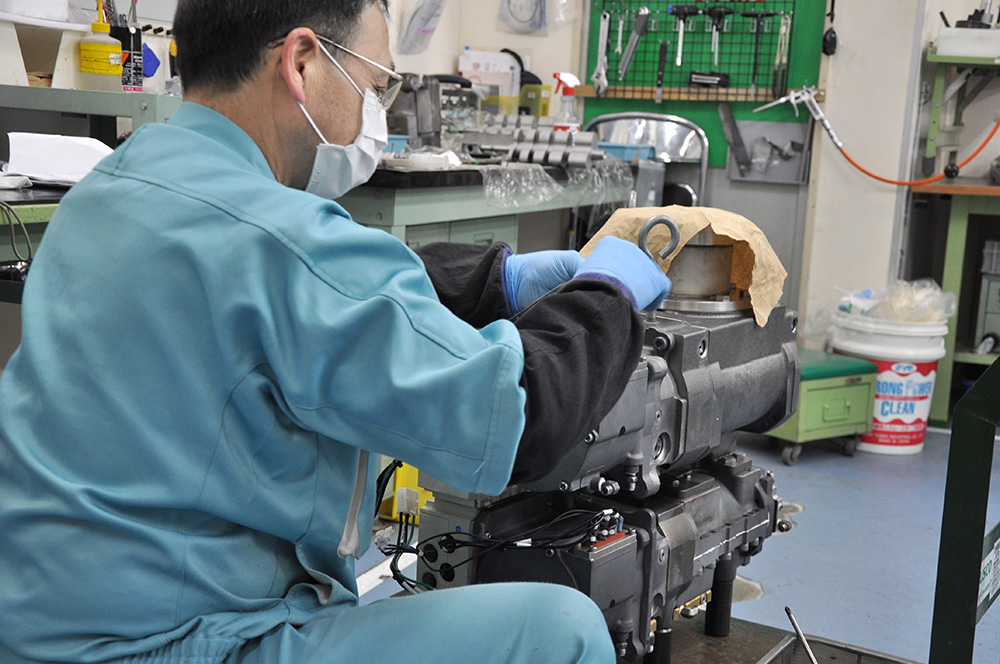

真空ポンプが故障したときの対処法！

真空ポンプが故障した際、正しい初期対応を取ることが、その後の復旧のスピードや修理費用に大きく影響します。あわてて操作を続けたり、不適切な処置を行ってしまうと、被害が拡大するおそれもあります。安全性と効率の両面から、トラブル発生時の対処手順をしっかりと理解しておくことが大切です。

ここでは、真空ポンプが故障したときの対処法を紹介します。

• 安全確保のために即座に停止する
• マニュアル・異常ランプ・警告表示を確認する

以下で詳しく解説します。

安全確保のために即座に停止する

真空ポンプに異常が発生した場合、最優先すべきは作業者の安全と機器へのダメージ拡大の防止です。異音や振動、異常な発熱、警告ランプの点灯などが見られた場合は、すぐに装置の運転を停止してください。異常状態のまま動作を続けると、内部部品の損傷や焼き付き、さらには破損による漏れや故障の拡大を招く可能性があります。

また、漏れがある場合は周囲の環境や他の設備にも影響を与えるため、緊急停止と同時に電源遮断や作業エリアの安全確認を行うことが基本となります。

マニュアル・異常ランプ・警告表示を確認する

運転を停止した後は、真空ポンプのマニュアルを参照し、表示されている警告内容や異常ランプの意味を正しく確認する必要があります。多くの機種では、エラーコードや警告表示が点灯・点滅によって示されており、それに対応する原因や処置方法が取扱説明書に記載されています。

これらの情報を無視して自己判断で処置を進めると、かえって問題が悪化することがあります。異常が一時的なものである場合もあるので注意が必要です。したがって、表示内容を冷静に確認し、メーカーの対応ガイドラインに従って行動することが大切です。

故障を減らす選択肢！ドライ真空ポンプは故障リスクが最小限！

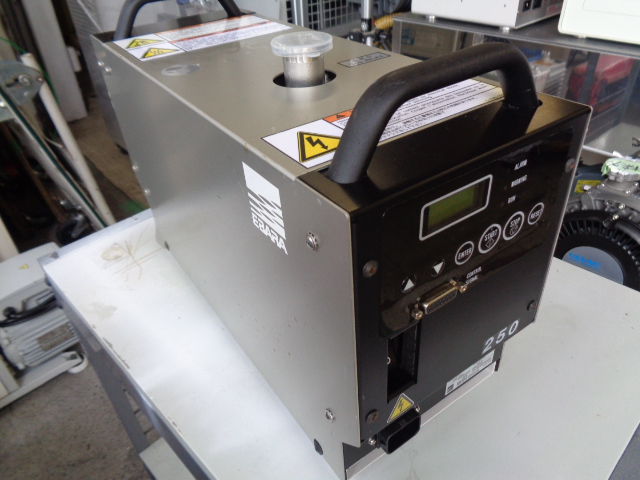

真空ポンプのトラブルを最小限に抑えたい場合、有力な選択肢として注目されているのが『ドライ真空ポンプ』です。ドライ真空ポンプは従来の油式ポンプに比べて、潤滑油を使用しない構造のため、オイル管理や漏れの心配がありません。これにより、焼き付きや汚染といった故障リスクを大幅に軽減できます。

また、構造がシンプルでメンテナンスの頻度も少なく済むため、トータルの稼働コストを抑えられる点も魅力です。導入コストはやや高めですが、安定運転と長寿命を重視する現場では、そのメリットが大きく評価されています。

ドライ真空ポンプが故障リスクを抑えられる理由！5選

真空ポンプにおける故障の多くは、構造や使用環境に起因するものです。中でも、ドライ真空ポンプはその設計上、トラブルの発生を抑える工夫が数多く施されています。

ここでは、ドライ真空ポンプが故障リスクを抑えられる理由について解説します。

• オイルを使わない構造で、潤滑トラブルが起こらない
• 排気がクリーンで装置の汚染を防げる
• メンテナンス周期が長く、手間がかかりにくい
• 冷却方式が空冷中心でシンプル
• 起動直後から安定した排気性能を発揮できる

それでは、ひとつずつ詳しく見ていきましょう。

オイルを使わない構造で、潤滑トラブルが起こらない

ドライ真空ポンプの大きな特徴のひとつは、潤滑油を必要としない構造にあります。オイル式ポンプでは、油量の管理や劣化による交換が不可欠であり、油不足が原因の焼き付きや漏れトラブルも頻発します。一方、ドライタイプは摺動部分の潤滑が不要なため、そうしたリスクを根本から排除できます。

オイルミストの発生もなく、周囲環境への悪影響を抑える効果もあります。潤滑トラブルが起こらないことで、メンテナンス作業の頻度も減り、安定稼働と作業負担の軽減につながるのが大きなメリットです。

排気がクリーンで装置の汚染を防げる

ドライ真空ポンプは、排気ガスにオイルを含まないため、排気経路や装置内部が汚れにくいというメリットがあります。オイル式の真空ポンプでは、長時間の使用によりオイルミストが排出され、機器周辺や配管内に付着して汚染の原因となることがあります。このような汚染は装置の性能低下や製品への影響にもつながりかねません。

ドライ式ではオイルに依存しない排気のため、排出されるガスが非常にクリーンであり、特に医療や精密機器などクリーン環境が求められる現場で広く採用されています。

メンテナンス周期が長く、手間がかかりにくい

ドライ真空ポンプは、構造上シンプルかつ耐久性のある設計が多く、オイル交換やフィルターの頻繁な点検が不要です。そのため、通常のオイル式と比較してメンテナンスの頻度が大幅に少なくて済みます。

消耗部品が少ないことも、長期使用における安定性を高める要因のひとつです。メンテナンス周期が長いことにより、点検作業にかかる人手やコストも軽減でき、稼働率の向上にも貢献します。トータルの運用効率を重視する現場においては、ドライポンプの省力性は大きな魅力となっています。

冷却方式が空冷中心でシンプル

ドライ真空ポンプは、空冷方式を採用しているモデルが主流で、構造がシンプルかつ取り扱いやすいことが特長です。水冷式に比べて配管設備が不要なため、設置スペースや初期コストを抑えることができます。

また、冷却水の管理や漏水リスクがない点も、メンテナンス性に優れた理由のひとつです。空冷方式であっても、適切な換気と環境条件が整っていれば、十分な冷却性能を発揮する設計がされています。構造が簡潔であることが、冷却系統のトラブルを減らし、安定運転につながるでしょう。

起動直後から安定した排気性能を発揮できる

ドライ真空ポンプは、起動してすぐに定常運転に移行しやすいという特長があります。オイル式の場合、潤滑油が循環し安定するまでに一定のウォームアップが必要ですが、ドライ式はその手間が不要です。すぐに排気が始まり、時間をかけずに真空環境を作れるため、即時性が求められる用途に向いています。

また、繰り返し起動・停止がある現場でもパフォーマンスが安定しており、効率的な運用が可能です。このように、スタートアップ性能の高さが作業効率や生産性向上に貢献しています。

ドライ真空ポンプの導入はメーカー選びが大切！

ドライ真空ポンプは高性能である一方、製品ごとに構造や特性、対応する用途が異なるため、導入時にはメーカー選びが非常に重要です。信頼性やサポート体制、導入実績、保守サービスの有無などを総合的に判断することで、長期的な運用コストやトラブル発生率を抑えることができます。

また、導入後のフォローが充実しているメーカーであれば、不具合発生時の対応も迅速で安心です。目的や使用環境に合った製品を選ぶためにも、比較検討は欠かせません。

おすすめドライ真空ポンプメーカー3選

ここでは、真空技術において豊富な実績を持ち、製品品質や開発力に優れたメーカーを厳選して3社ご紹介します。

• 神港精機株式会社
• 株式会社アルバック
• 樫山工業株式会社

以下で詳しく解説します。

神港精機株式会社

神港精機株式会社は、兵庫県神戸市に本社を構える真空技術の専門企業です。ドライ真空ポンプをはじめ、油回転式や水封式など多様なラインナップを展開しています。

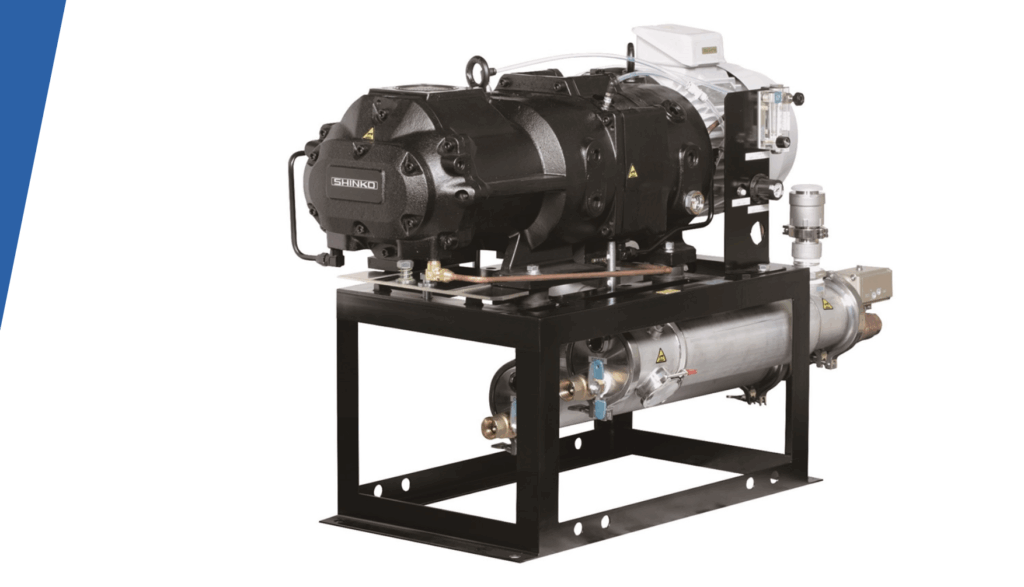

中でもスクリュー式ドライ真空ポンプ『SST/SSXシリーズ』は、高効率で耐久性が高く、さまざまな装置への組み込みにも適しています。大阪・関西万博の『未来の森』プロジェクトでも採用された実績からも、信頼性の高さがうかがえます。

製品開発では薄膜形成装置やプラズマ処理装置など、最先端分野にも対応しており、総合力のあるメーカーとして注目されています。ドライ真空ポンプの導入を検討されている方には、神港精機の製品が堅実な選択肢のひとつとなるでしょう。

株式会社アルバック

株式会社アルバックは、神奈川県を本拠地とするグローバル展開を行う大手メーカーであり、真空技術を核に先進的な装置やコンポーネントを提供しています。

ドライ真空ポンプについても、低・中・高真空の各ゾーンに対応するラインナップを揃えており、特に高い処理能力と安定性が評価されています。『ULVAC SHOWCASE』では、真空計やリークディテクタ、ガスモニタなど多彩な関連製品も紹介されており、システム構築全体でサポートが可能です。

研究・開発用途から量産設備まで対応できる柔軟性があり、装置メーカーや大学・研究機関からも高い信頼を得ています。

樫山工業株式会社

長野県佐久市に本社を構える樫山工業株式会社は、ドライ真空ポンプの専業メーカーとして業界内でも確固たる地位を築いています。

樫山工業の『NeoDryシリーズ』や『MUシリーズ』は、静音性・コンパクト性・メンテナンス性に優れており、半導体・電子部品製造分野で広く導入されています。特に低振動・オイルフリー構造により、クリーンルーム環境にも最適な製品を展開している点が大きな特長です。

また、真空技術に限らず、スキー場の索道設備や都市交通への応用など、事業領域の広さも際立っています。

まとめ

本記事では、真空ポンプの故障原因と対処法、日常点検のポイント、さらに故障リスクを抑えるための選択肢について解説しました。真空ポンプは高精度な装置だからこそ、日々の運用や点検が故障の有無を大きく左右します。潤滑油の管理不足や異物混入、冷却不足など、よくあるトラブルを事前に理解し、正しく対応することで、トラブルの発生を未然に防ぐことが可能です。

また、ドライ真空ポンプの導入は、構造的にリスクが少なく、長期的な安定稼働を実現する選択肢として注目されています。導入時には、信頼できるメーカーを選びましょう。
